一、技术参数

1.测量范围：30mm

2.显示分辨率：5um

3.重复精度：±1um

4.栅距：20um（50对线/mm）

5.输出信号：A.B两路或四路方波信号，相位依次相差90度.无绝对参考0位.

6.工作电压：5V±5%（12V±5%.24V±5%）.

7.移动速度：10m/s.

8.工作温度：0 º～40 º

9.标准电缆长度：1.5米.

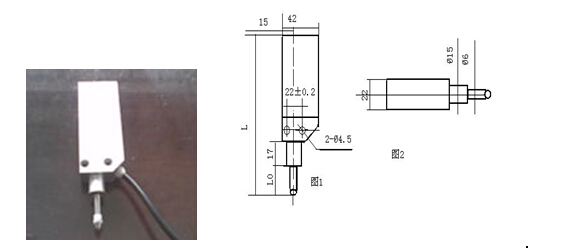

二、外形尺寸                    安装尺寸如图1.图2.所示

外形尺寸：长X宽X厚=Lx42x22（mm），L0为测干伸出长度.

三、方波输出信号接线表

四、使用安装

方形结构使用安装测杆朝下或水平放置.以螺钉固定.固定孔中心距为22±0.2㎜.或以Ø15轴夹紧. 如图1.图2所示
